聚脲噴涂防腐涂料是由于其固化速度快,采用普通的涂料施工工藝,例如輥涂、刷涂或者是噴漆的工藝,都是無法達(dá)到理想的涂裝效果,因此采用專門的施工設(shè)備經(jīng)過高溫、高壓、直接對撞式的混合方式,然后噴涂成型的。那么聚脲噴涂機(jī)防腐施工流程是怎樣的呢。 2、聚脲噴涂時(shí)應(yīng)隨時(shí)觀察壓力、溫度等參數(shù)。A、B組份的動態(tài)壓力差應(yīng)小于200psi，霧化要均勻。如高于此指標(biāo)，即屬異常情況，應(yīng)立即停止噴涂，檢查噴涂設(shè)備及輔助設(shè)備是否運(yùn)行正常，并及時(shí)向設(shè)備維護(hù)專員反映，排除故障后，方可重新進(jìn)行噴涂。
3、底材處理，首先將底材噴砂處理至Sa2.5級，對于焊縫等缺陷部位，用環(huán)氧膩?zhàn)诱移剑拐麄€(gè)底材能夠平滑過渡，待環(huán)氧膩?zhàn)庸袒笥媒悄C(jī)磨平。然后清潔底材，輥涂或刷涂兩道配套底漆。

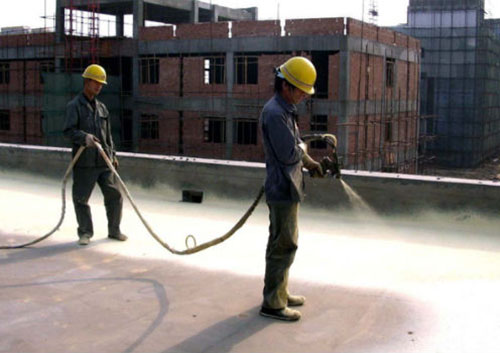

4、應(yīng)先噴立面，再噴涂平面。在噴涂立面時(shí)應(yīng)保持快速，且多噴涂幾遍，以避免流掛。噴涂平面則按照一般速度即可。每一道噴涂要保證覆蓋上一道噴涂面積的20%左右，以保證噴涂厚度均勻。聚脲噴涂機(jī)涂層的噴涂間隔應(yīng)小于7小時(shí)，如超過7小時(shí)，應(yīng)打磨已施工涂層表面，刷涂一道層間粘合劑，30分鐘后（不超過2小時(shí)）施工聚脲涂層。
5、聚脲噴涂機(jī)涂料噴涂，聚脲涂層的噴涂應(yīng)在底漆施工后3～168小時(shí)內(nèi)進(jìn)行，如果間隔超過168小時(shí)，在噴涂聚脲涂層前一天應(yīng)重新施工一道底漆，然后再施工聚脲層。在噴涂之前，應(yīng)用干燥的高壓空氣吹掉表面的浮塵。
上述就是小編為大家整理的有關(guān)聚脲噴涂機(jī)防腐施工流程，在做聚脲噴涂防腐的時(shí)候希望對大家有所幫助。
